张力传感器 | XJC-ZL08 产品介绍

产品应用
张力传感器又叫张力检测器，是一种在张力控制过程中，用来检测纱线张力大小的仪器。本质上，张力传感器也是一种称重传感器。

设备介绍
XJC-ZL08系列法兰式张力传感器被成对的安装在测量辊的末端，可以精确地检测包裹角度拉动材料 所产生的合力，传感器设计外形轮廓很低，可以对机架内的空间要求降低到最小程度，开口套管设计，便于安装更换，有标准式安装和法兰式安装两种安装方式可供选择，采用电阻应变式原理，具有信号 准确且稳定，结构紧凑，受力形变小等特点。每只传感器均经过高低温验证保证产品性能。

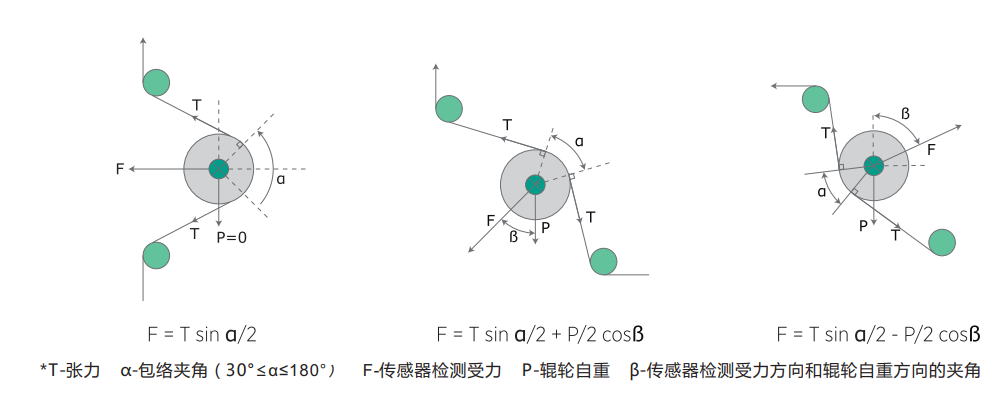

受力计算



设备特点介绍

- 结构紧凑，可以在狭窄设备进行安装

- 内置自调心轴承，可以对轴膨胀和未对准

( 轴两端不在一个平面上)情况进行补偿

- 内置新型机械式10倍防过载保护结构

- 温度漂移小，具有良好的线性误差和重复性误差

- 坚固的连接带来长久的可靠性能

- 两种安装方向可以供选择

- 标准M12*1插头设计

结构及工作原理
张力传感器的原理是在称重传感器的基础上，利用两个张力传递部件来传递力，力传感器的内部结构是固定在压电板中心区域的压电板垫片的一侧，压电基片是位于另一侧边缘和力传递部分之间并靠近压电板。
