设备按键介绍

注意：显示窗口状态指示灯与比较指示灯，显示值状态指示灯，在测量状态下，按 DISP 键切换显示值

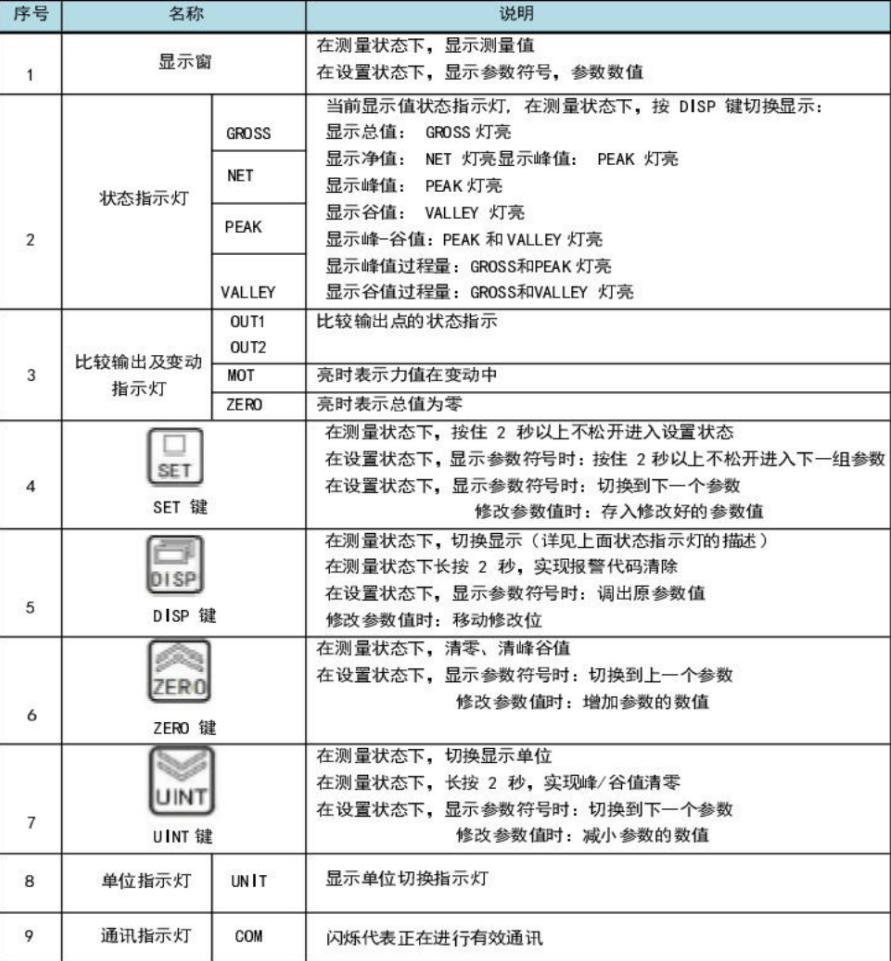

按键介绍

接线定义

DC+:+24V DC-:-24V

EXC+：传感器电源+（红线）

EXC-：传感器电源-（黑线）

SG+：传感器信号+（绿线）

SIG-：传感器信号-（白线）

变送+：模拟量输出+

变送-：模拟量输出-

GND：232地线接口

发/B-：232或485通讯接受端

收/A+：232或485通讯发送端

DI：开入信号（默认清零）

D01：OUT1输出报警端

D02：D02输出报警端

PD-:输出供电负端接-12V/-24V

PD+:输出供电正端接 +12V/+24V

注意：

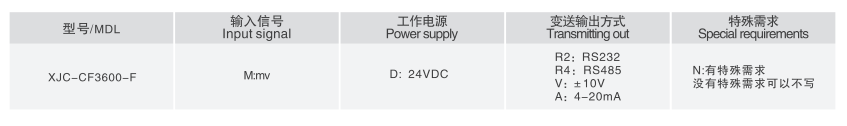

输出方式分为模拟量输出及数字量输出

该功能为选配功能

需根据现场使用情况选择对应输出功能

仪表报错说明：

（1）ERROR1：清零操作时，当前重量显示不稳定或超过清零范围参数设定值，清零操作失败。

（2）ERROR2：表示增增益标定时的增益 mV 值 CALF ≤ 零点标定时的零点 mV值 CAL0。

（3）ERROR3：仪表最大量程 Fr 设置不合适，（Fr／Fd）＜100 或（Fr／Fd）＞200000。

（4）ERROR4：增益过低导致显示不稳定或者误差，或灵敏度过低。

（5）ERROR5：折线参数不符合要求
